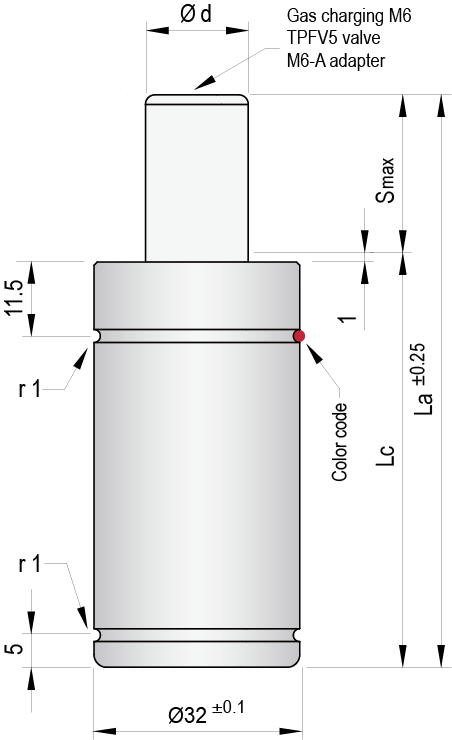

TPKN 32

  • Medio de presión: Gas Nitrógeno (N2)
  • Max. presión de carga: 150 Bar
  • Min. presión de carga: 25 Bar
  • Área de trabajo: 2,01 cm2
  • Máx. temperatura de trabajo: 80ºC
  • Incremento de fuerza por temperatura: 0,33 %/ºC
  • Máx velocidad de vástago: 1,6 m/s
  • Kit de mantenimiento: kit KN32
floating guide Safety101 re

MODELO S max
mm
La
mm
Lc
mm
fuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
CAD
 TPKN 32x7   7 53 46 300 (±20) ≈450 150 CAD
 TPKN 32x12   12 63 51 CAD
 TPKN 32x16   16 71 55 CAD
 TPKN 32x25   25 89 64 CAD
 TPKN 32x38   38 115 77 CAD
 TPKN 32x50   50 139 89 CAD
 TPKN 32x63   63 165 102 CAD
 TPKN 32x80   80 199 119 CAD
Código de color fuerza inicialFa
daN
fuerza finalFc
daN
presionP
Bar
 Verde · Green    100 (±5)   ≈150 50
 Azul · Blue    200 (±10)   ≈300 100
 Rojo · Red    250 (±15)   ≈375 125
 Amarillo · Yellow    300 (±20)   ≈450 150
 Negro · Black    50-300    ≈75-450    25-150

El código de color negro corresponde a una versión ajustable de presión comprendida entre los rangos establecidos en la tabla. De no existir especificación, los cilindros se suministrarán con código de color amarillo.
